В серию S6800 от H3C входят модели интеллектуальных коммутаторов для облачных центров обработки данных. Коммутаторы S6800-2/4C поддерживают различные интерфейсные карты, что позволяет формировать смешанные конфигурации с высокой плотностью портов 10GE для оптоволокна и витой пары, а также интерфейсов 40GE / 100GE / MACsec / FC. S6800-4C может иметь в своем составе до 96 портов 10GE и 8 портов 40GE, или до 32 высокоскоростных интерфейсов 40GE.
Описание коммутатора для ЦОД H3C S6800
В серию S6800 от H3C входят модели интеллектуальных коммутаторов, разработанные H3C специально для облачных центров обработки данных. Коммутаторы серии S6800 обеспечивают поддержку таких готовых к использованию в облаке функций, как VXLAN, OpenFlow и EVPN, а также широкий ряд возможностей для центров обработки данных. В качестве одного из самых компактных в отрасли решений для 10G/40G/100G коммутаторы серии S6800 идеально подходят для сетей доступа 10GE с высокой плотностью портов или сетей агрегации 40G/100G в интеллектуальных центрах обработки данных и сетях для систем облачных вычислений. Кроме того, коммутаторы серии S6800 хорошо подходят в качестве Top-of-Rack коммутаторов (TOR) наложенных сетей.

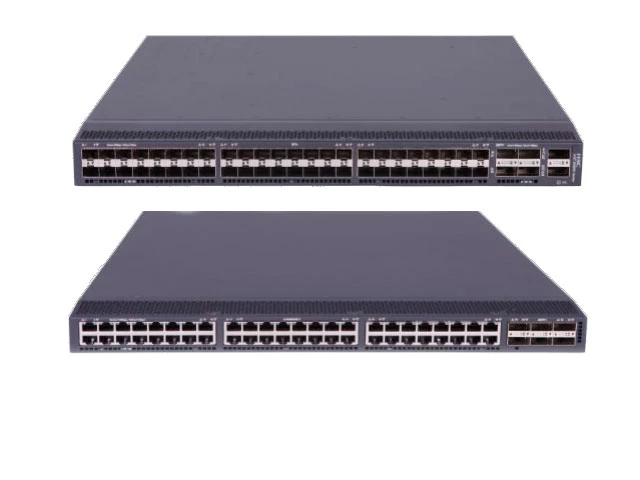

Серия S6800 представлена следующими моделями:

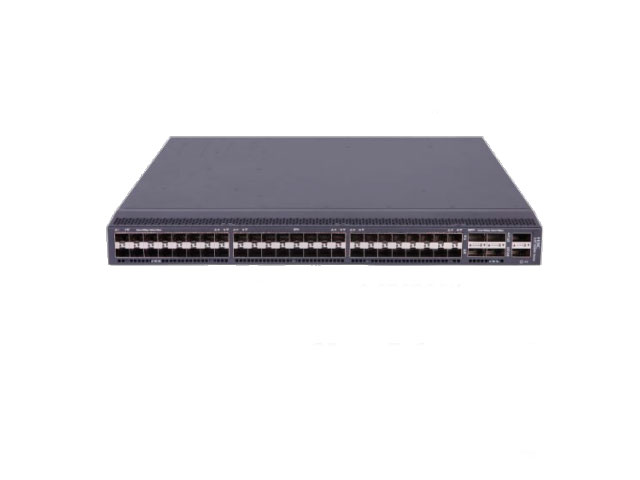

- H3C S6800-54QF: 48 портов SFP 1/10G, 6 портов QSFP+

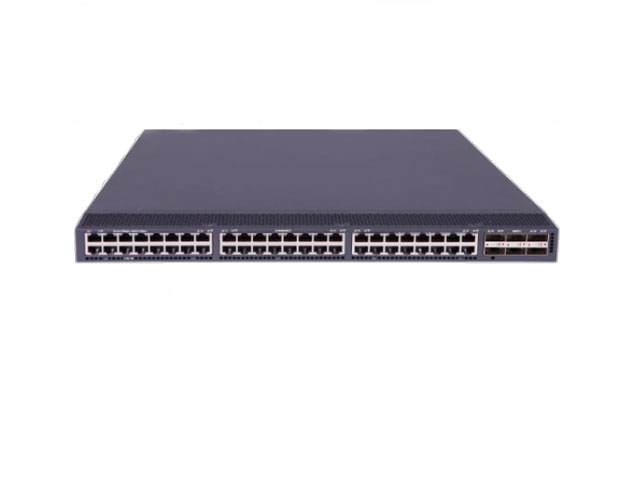

- H3C S6800-54QT: 48 портов 1/10GBase-T, 6 портов QSFP+

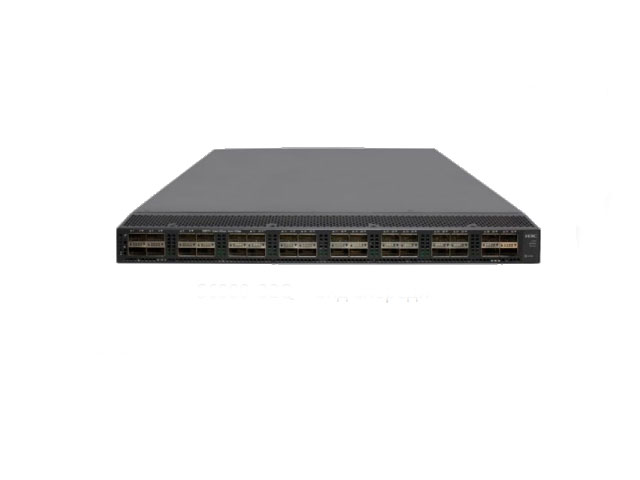

- H3C S6800-32Q: 32 порта QSFP+ (40G), 2 слота для блоков питания, 2 слота для вентиляторных модулей

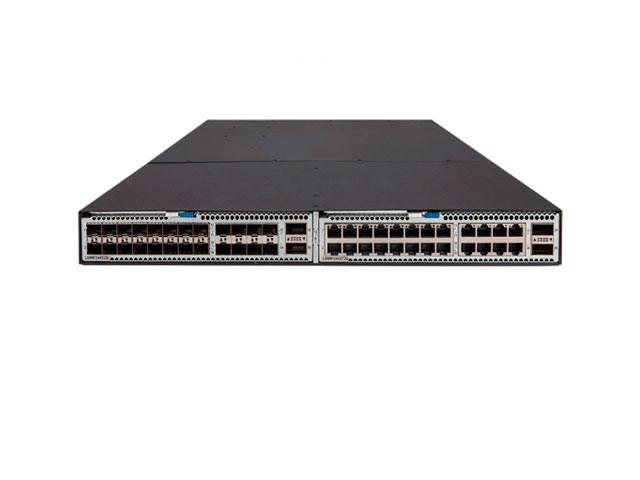

- H3C S6800-2C: 2 интерфейсных слота

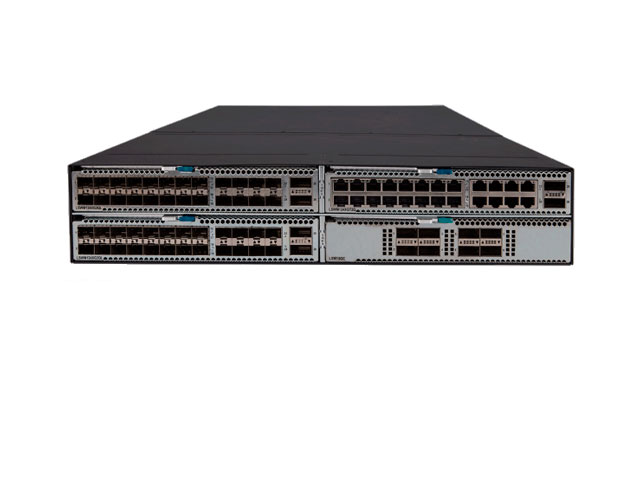

- H3C S6800-4C:
В коммутаторах поддерживается широкий спектр функций для центров обработки данных, включая следующие:
- Коммутаторы серии S6800 от H3C поддерживают технологию VXLAN (технологию виртуальных расширяемых локальных сетей), которая обеспечивает два основных преимущества: более высокая масштабируемость для сегментации на уровня 2 и более полное использование существующих трактов в сети.
- Коммутаторы серии S6800 от H3C поддерживают протокол MP-BGP EVPN (мультипротокольная пограничная маршрутизация для виртуальных частных сетей Ethernet), который может применяться в качестве плоскости управления для сетей VXLAN, что упрощает настройку сетей VXLAN, устраняет лавинное распространение трафика и исключает необходимость в организации полносвязанной сети между VTEP за счет применения BGP RR.
- Коммутаторы серии S6800 от H3C поддерживают технологию FCoE (Fiber Channel поверх Ethernet), которая позволяет объединить в одной сети услуги для сетей хранения данных, сетей передачи данных и вычислительных сетей, что значительно сокращает затраты на создание и обслуживание.
- Коммутаторы S6800-2C/4C от H3C поддерживают интерфейсные карты Fiber Channel, порты которых могут переключаться в режим FC для взаимодействия с сетями хранения данных FC.
- Коммутаторы серии S6800 от H3C поддерживают управление потоками на основе приоритетов (Priority-based Flow Control, PFC), расширенный выбор транспорта (Enhanced Transmission Selection, ETS) для управления полосой и протокол автоматического определения настроек взаимодействующих устройств Data Center Bridging eXchange (DCBX). Данные функции гарантируют низкую задержку и отсутствие потерь пакетов для систем хранения данных FC и высокоскоростных вычислительных служб.
- Коммутаторы серии S6800 от H3C поддерживают технологию прозрачного соединения множества каналов (TRansparent Interconnection of Lots of Links, TRILL). TRILL представляет собой инновационное решение, меняющее традиционные способы построения сетей центров обработки данных. Благодаря использованию технологии TRILL коммутаторы серии S6800 являются идеальным решением для создания крупных, высокопроизводительных и масштабируемых сетей облачных центров обработки данных с поддержкой действующих виртуальных машин.
