В серию CR16000-F от H3C входят высокопроизводительные маршрутизаторы, предназначенные главным образом для магистральных сетей операторов/сетей городского масштаба, а также опорных сетей крупных предприятий, которые отличаются высокой производительностью передачи данных, высокой плотностью портов и разнообразием поддерживаемых типов портов.
Описание маршрутизаторов H3C CR16000
В маршрутизаторах CR16000-F применяется архитектура CLOS и распределенная система маршрутизации и коммутации, что обеспечивает более высокую доступность и масштабируемость сети. Благодаря операционной системе Comware V7 обеспечивается более широкая совместимость маршрутизаторов CR16000-F, которые позволяют устанавливать блейд-модули обеспечения безопасности, модули открытой платформы приложений, удовлетворяя таким образом самые различные потребности заказчиков.

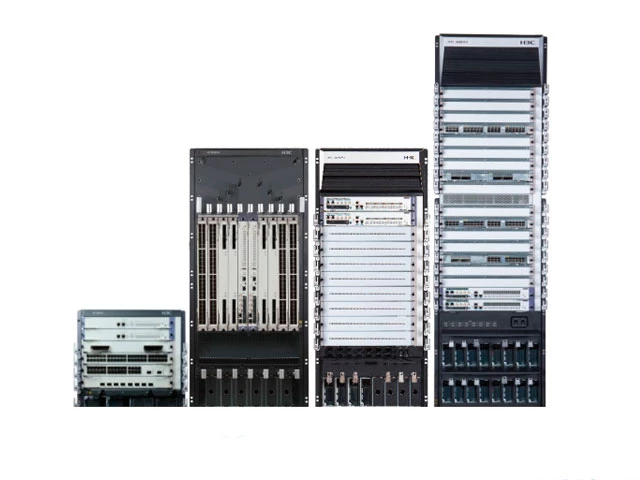

Серия маршрутизаторов CR16000-F представлена моделями CR16006-F, CR16010-F, CR16010H-F и CR16018-F, которые позволяют строить сети любого уровня благодаря наличию 4/8/8/16 слотов для сервисных плат.
Инновационная технология виртуализации IRF для распределенных сетей
В традиционных распределенных сетях применяется резервирование каналов и устройств по схеме 1+1 для обеспечения доступности, что повышает надежность сети, но при этом приводит к низкой загрузке каналов и устройств и одновременно увеличивает сложность управления и обслуживания. Ориентируясь на потребности в виртуализации облачных вычислительных перспективных сетей, в устройствах для распределенных сетей H3C применяет технологию IRF. Технология IRF обеспечивает виртуализацию нескольких физических устройств в единую фабрику IRF, что значительно сокращает расходы на управление и обслуживание сети и при этом повышает загрузку (эффективность использования) пропускной способности каналов и устройств. Благодаря технологии IRF в маршрутизаторах CR16000-F реализуются следующие преимущества:
- Использование технологии агрегации каналов на различных шасси в целях балансировки нагрузки и резервирования нескольких магистральных соединений. Это улучшает надежность сети и повышает эффективность использования ресурсов каналов связи.
- Виртуализация нескольких маршрутизаторов CR16000-F в единую фабрику IRF, что обеспечивает унифицированную плоскость управления и плоскость передачи данных. Это упрощает топологию сети, повышает эффективность управления и сокращает затраты на обслуживание.
- Использование фирменной технологии H3C для отказоустойчивой маршрутизации с контролем состояния соединений, реализующей резервирование в реальном времени для данных плоскости управления и плоскости передачи данных в масштабе всей виртуализированной архитектуры. Это обеспечивает отсутствие перерывов в обслуживании из-за критичных элементов, отказ которых может привести к отказу всей системы.
Мощный функционал BRAS
Традиционные сервисные маршрутизаторы обеспечивают предоставление телекоммуникационных услуг, таких как мобильный доступ, корпоративные коммуникации и IP-телевидение. Устройства BRAS выступают в роли шлюзов доступа к широкополосной сети, реализуя функции аутентификации и управления пользователями. Модели CR16000-F объединяют в себе функции сервисного маршрутизатора и BRAS, обеспечивая более полную загрузку ресурсов устройства и экономию затрат.
- Интеллектуальный учет по назначению(iTA) – обеспечивает дифференциацию типов услуг в зависимости от адресов назначения и реализует возможности учета, управления пропускной способностью и параметры качества обслуживания QoS для каждого типа услуги.
- Предлагает унифицированный механизм аутентификации пользователей для большого числа проводных и беспроводных клиентов, поддерживая требования беспроводных терминалов к мобильности и единой аутентификации для всехсервисов.
- Переключение на резервный BRAS в IRF с контролем состояния – устраняет перерывы в обслуживании, которые могут быть вызваны отказом критического элемента, влияющего на работу всей системы, и упрощает управление и обслуживание.
Ведущая в отрасли сетевая операционная система
В плоскости управления маршрутизатора CR16000-F применяются технологии многоядерной и симметричной мультипроцессорной (SMP) обработки, реализуемые платформой Comware V7. Каждый программный модуль работает в независимом адресном пространстве с поддержкой динамической загрузки и изолированного обновления.
латформа Comware V7 поддерживает функции распределенных вычислений. Глобальные службы, такие как MPLS и BGP, могут быть назначены определенным процессорным модулям MPU. Благодаря распределению глобальных служб между различными процессорными модулями MPU уменьшается нагрузка на процессоры и повышается производительность системы. Благодаря распределенным вычислениям в системе появляется возможность деления глобальных служб на подсервисы с распределением подсервисов между различными процессорами.
Комплексный набор услуг
В маршрутизаторе CR16000-F применяется открытая архитектура приложений (Open Application Architecture, OAA) и предлагаются модули открытой платформы приложений (Open Application Platform, OAP), позволяющие удовлетворить потребности в адаптации и обновлении. Например, для эффективного объединения маршрутизаторов опорной сети и сервисных систем предлагаются модули межсетевого экрана, модули системы предотвращения вторжений (IPS) и модули балансировки нагрузки.
Высокая производительность и надежность
- Маршрутизатор CR16000-F предлагает производительность пересылки трафика на уровне 800 Гбит/с в каждом слоте, а также высокую плотность портов 10GE / 40GE / 100GE.
- В маршрутизаторах CR16000-F предусмотрено резервирование всех основных компонентов, включая платы управления, независимые коммутационные матрицы, блоки питания, вентиляторы и т.п.
- Маршрутизаторы CR16000-F поддерживают полный спектр функций обеспечения надежности, позволяющих сохранить доступность сети даже в случае выхода из строя целого канала или узла, включая BFD, LAG, NQA, ECMP, FRR и другие.
